概述

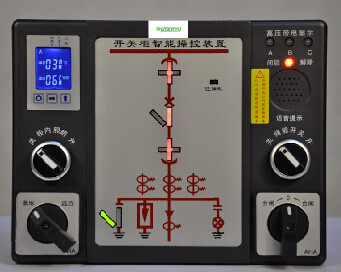

ZOER304開關柜智能操控裝置,功能強大、用于0.4KV-35kV戶內開關柜，取代現有的一次回路模擬圖、溫濕度控制器，高壓帶電閉鎖裝置。全功能語音防誤提示和報警，配有合閘、分閘、儲能、遠方/就地、照明開關。高亮度LCD顯示器，顯示當前溫度、濕度值。RS485通訊接口，MODBUS 通訊協議。適用于中置柜、手車柜 、固定柜、環網柜等多種開關柜。本裝置外觀精致，美觀、簡化、美化了開關柜面板，有效地提升開關柜品質。
技術指標
工作電源
| AC85～265V/DC110～300V
|
工作環境溫度
| －20℃～＋70℃
|
工作環境濕度
| ≤95％RH
|
溫度測量范圍
| 20％-99％RH
|
濕度測量范圍
| 20％-99％RH
|
加熱輸出口
| 有源輸出
|
報警輸出口 | 無源輸出 |
閉鎖輸出口 | 無源輸出 |
介質強度 | ≥AC2000V |
溫度精度 | ≤±1℃ |
濕度精度 | ≤±2％RH |
絕緣性能
| ≥100MΩ |
動態閃爍頻率 | 1次/秒 |
開關量輸入端子和LED數碼顯示關聯關系 | 動態配置 |
RS485通訊距離
| ≤1200米
|
抗電磁干擾性能
| 符合IEC255－22的標準規定 |
安裝方式及端子接線圖
嵌入式安裝
外形尺寸：230mm×178mm×86 mm
開孔尺寸：220mm×165mm 開孔深度：≥76mm
