概述

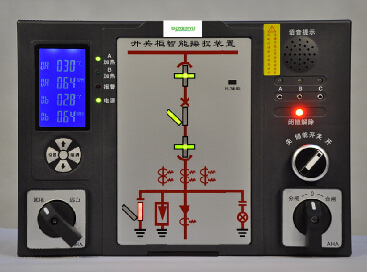

ZOER305開關柜智能操控裝置 , 產品功能強大，用于3KV-35KV 戶內開關柜，中置柜、手車柜、固定柜、環網柜等多種開關柜。具有動態一次模擬圖 、高壓帶電顯示 、自動加熱除濕數據顯示及控制 、斷路器分合狀態指示、儲能指示 、接地開關狀態指示 、小車位置指示 、分合閘回路完好指示 、人體感應及柜內照明、語音防誤提示等功能?？扇〈F(xiàn)有的一次回路模擬圖 、帶電顯示器 、自動加熱除濕控制器 、斷路器分合按鈕等。RS485通訊接口，MODBUS通訊協議。使開關柜進一步智能化，網絡化，數字化，方便廣大用戶使用與操作。
技術指標
工作電源 | AC85～265V/DC110～300V | 溫度精度 | ≤±1℃ |
工作環境溫度 | －20℃～＋70℃ | 濕度精度 | ≤±2％RH |
工作環境濕度 | ≤95％RH | 動態閃爍頻率 | 1次/秒 |
溫度測量范圍 | －20℃～＋80℃ | 人體接近感應時間 | ≤3秒 |
濕度測量范圍 | 20％-99％RH | RS485通訊距離 | ≤1200米 |
加熱輸出口 | 無源輸出 | 通訊波特率
| 1200bps、2400bps、 4800bps、9600bps可設置
|
降溫輸出口 | 無源輸出 | ||
報警輸出口 | 無源輸出 | 數據格式 | 8個數據位 1個停止位 無奇偶校驗
|
照明輸出口 | 無源輸出 | 開關量輸入端子和 LED數碼顯示關聯關系
| 動態配置
|
強制閉鎖輸出口 | 無源輸出 | ||
介質強度 | ≥AC2000V | 抗電磁干擾性能
| 符合IEC255－22的標準規定
|
絕緣性能 | ≥100MΩ | ||
安裝方式及端子接線圖
嵌入式安裝
外形尺寸：263mm×186mm×100 mm
開孔尺寸：249mm×173mm 開孔深度:≥82mm
