概述

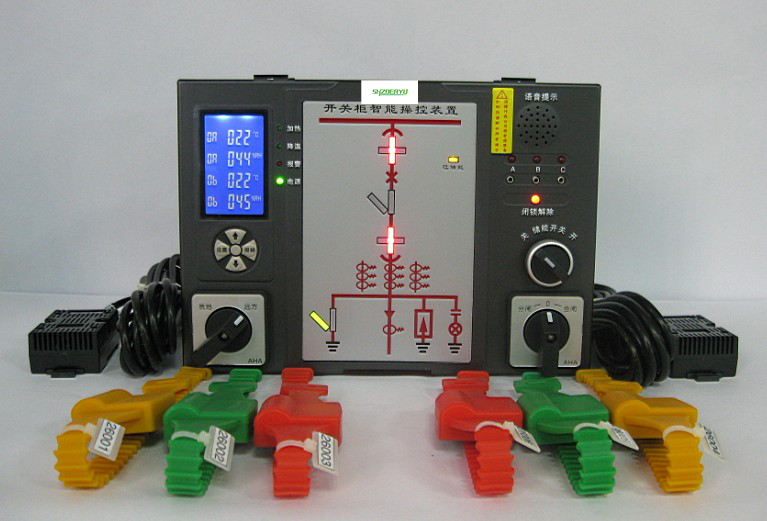

ZOER306開關柜智能操控裝置，產品功能強大，用于 3KV-35KV戶內開關柜，中置柜、手車柜、固定柜、環網柜等多種開關柜。具有動態一次模擬圖、高壓帶電顯示、自動加熱除濕數據顯示及控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、小車位置指示、分合閘回路完好指示、人體感應及柜內照明、無線測溫功能、語音.
技術指標
工作電源 | AC85～265V/DC110～300V | 人體接近感應時間 | ≤3秒 |
工作環境溫度 | －20℃～＋70℃ | RS485通訊距離 | ≤1200米 |
工作環境濕度 | ≤95％RH | 通訊波特率
| 1200bps、2400bps、 4800bps、9600bps可設置
|
溫度測量范圍 | －20℃～＋80℃ | ||
濕度測量范圍 | 20％-99％RH | 數據格式
| 8個數據位 1個停止位 無奇偶校驗
|
加熱輸出口 | 無源輸出 | 開關量輸入端子和 LED數碼顯示關聯關系
| 動態配置
|
降溫輸出口 | 無源輸出 | ||
觸點測溫報警輸出口 | 無源輸出 | 抗電磁干擾性能
| 符合IEC255－22的標準規定
|
照明輸出口 | 無源輸出 | 無線觸點測溫范圍
| -20℃～＋150℃
|
強制閉鎖輸出口 | 無源輸出 | 多路無線觸點測量溫度實時數據顯示
| |
介質強度 | ≥AC2000V | 無線觸點測量報警溫度上、 下限設定及數據顯示
| |
絕緣性能 | ≥100MΩ | ||
溫度精度 | ≤±1℃ | 發射模塊與接收 模塊間空曠距離
| 1、＜30米； 2、<200米 |
濕度精度 | ≤±2％RH | ||
動態閃爍頻率 | 1次/秒 | ||
安裝方式及端子接線圖
嵌入式安裝
外形尺寸：263mm×186mm×100 mm
開孔尺寸：249mm×173mm 開孔深度：≥82mm
