概述
ZOER308開關柜智能操控裝置，產品功能強大，用于 3KV-35KV 戶 內開關柜，手車柜、固定柜、中柜、環網柜等多種開關柜。具有動態一 次模擬圖、高壓帶電顯示、斷路器分合狀態指示、儲能指示、接地開關狀態指示、自動加熱除濕數據顯示及控制、小車位置指示、分合閘回路完好 指示、人體感應及柜內照明、語音防誤提示、同時還具有測量電壓、電流、有功功率、無功功率、有功電能、無功電能、功率因數、頻率以及無線觸 點測溫等功能?？扇〈F(xiàn)有的一次回路模擬圖、帶電顯示器 、自動加熱除、濕控制器、斷路器分合按鈕等。 RS485 通訊接口， MODBUS 通訊協議。使開關柜進一步智能化、數字化、網絡化，方便廣大用戶使用與操作。
技術指標
工作電源 | AC85～265V/DC110～300V | 溫度精度 | ≤±1℃ | |
工作環境溫度 | －20℃～＋70℃ | 濕度精度 | ≤±2％RH | |
工作環境濕度 | ≤95％RH | 動態閃爍頻率 | 1次/秒 | |
溫度測量范圍 | －20℃～＋80℃ | 人體接近感應時間 | ≤3秒 | |
濕度測量范圍 | 20％-99％RH | RS485通訊距離 | ≤1200米 | |
加熱輸出口 | 無源輸出 | 通訊波特率
| 1200bps、2400bps、 4800bps、9600bps可設置 | |
降溫輸出口 | 無源輸出 | 溫度精度 | ≤±1℃ | |
觸點測溫報警輸出口 | 無源輸出 | 濕度精度 | ≤±2％RH | |
照明輸出口 | 無源輸出 | 電力儀表功能 | ||
強制閉鎖輸出口 | 無源輸出 | 1、測量 UA UB UC | 精度為 0.2級 | |
介質強度 | ≥AC2000V | 2、測量 IA IB IC | 精度為 0.2級 | |
絕緣性能 | ≥100MΩ | 3、測量 PA PB PC P | 精度為 0.5級 | |
數據格式 | 8個數據位 1個停止位 無奇偶校驗 | 4、測量 QA QB QC Q | 精度為 2.0級 | |
開關量輸入端子和LED 數碼顯示關聯關系 | 動態配置
| 5、測量功率因數 | 精度為 0.5級 | |
抗電磁干擾性能
| 符合IEC255－22的標準規定 | 6、計量功能
| 有功電能計量 | 精度為 0.5級 |
數據格式 | 8個數據位 1個停止位 無奇偶校驗 | 無功電能計量 | 精度為 2.0級
| |
開關量輸入端子和LED 數碼顯示關聯關系 | 動態配置
| 無線觸點測溫范圍
| -20℃～＋150℃
| |
抗電磁干擾性能
| 符合IEC255－22的標準規定 | 多路無線觸點測量溫度實時數據顯示
| ||
無線觸點測量報警溫度上、下限設定及數據顯示 | 發射模塊與接收模塊間空曠距離:1、＜30米；2、<200米 | |||

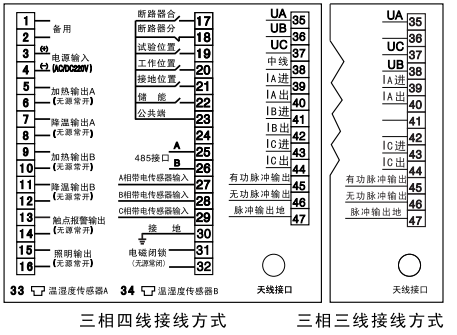

安裝方式及端子接線圖
嵌入式安裝
外形尺寸：263mm×186mm×100 mm
開孔尺寸：249mm×173mm 開孔深度：≥82mm
