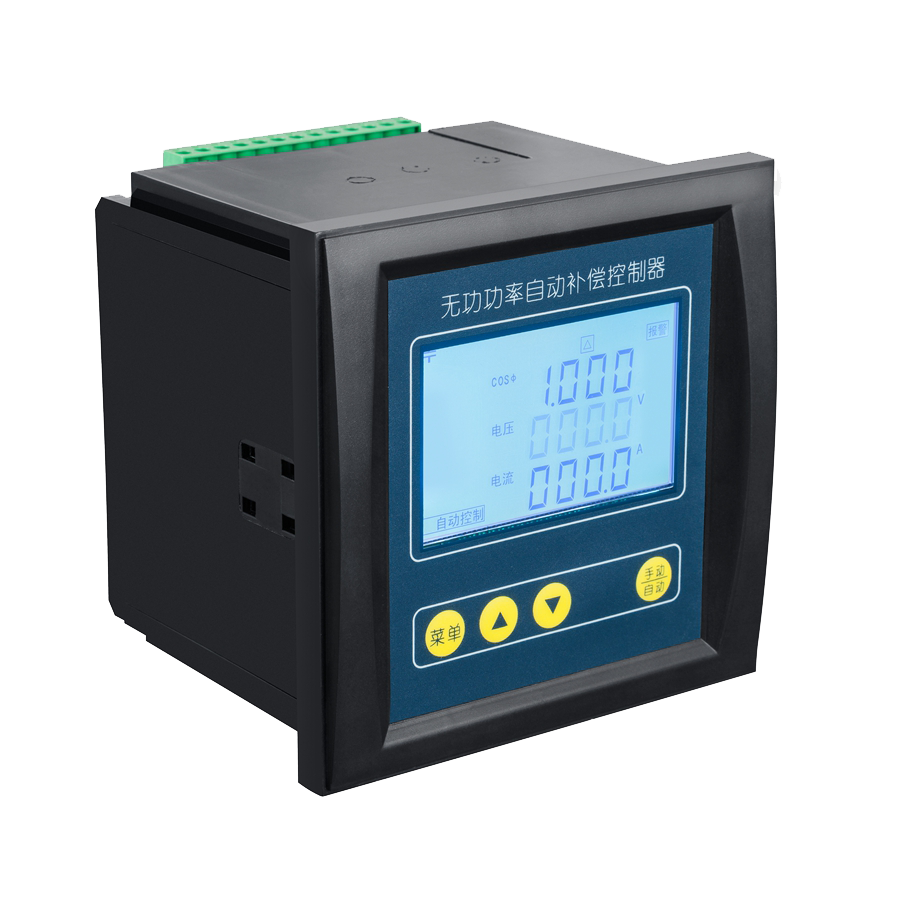

產品簡介
全數字化設計，交流采樣，人機界面采用大屏幕LCD中文液晶顯示器?？蓪?shí)時顯示L1、L2、L3各相功率因素、電壓、電流、有功功率、無功功率、電壓總諧波畸變率、電流總諧波畸變率、頻率、電容輸出顯示及投切狀態、報警等信息。中文提示設置參數、數字輸入。電容器控制方案支持三相補償、分相補償、綜合補償方案，可通過菜單操作設置控制方案。電容器投切控制程序支持等容、編碼及模糊控制投切方式。具有手動補償、自動補償兩種工作方式。取樣物理量為無功功率，具有諧波測量及保護功能。
控制器具有RS-485,MODBUS標準現場總線通訊接口，方便接入智能開關柜系統。選配定制的工廠配電檢測系統管理軟件，裝入用戶計算機系統，與控制器通訊口連接，即可在計算機顯示器觀察現場實時數據及用戶系統的歷史負荷曲線和報表，為用戶節能降耗提供快捷方便的現場數據。
特點
具有通訊功能
完全智能化運作
三相共補、三相分補及混補功能
控制程序支持等容、編碼及模糊控制投切方式
控制方式分
A: 接觸器
B: 晶閘管
C：復合開關
I: 智能電容專用控制器
技術參數
設置數據 | |
電流變比 | 1～1200（比率值） |
延時時間 | 5s～100s（靜態）；0.1s～30s（動態） |
目標功率因數 | 滯后0.90～超前1.00，步長0.01 |
過壓設定 | 230Vac～290Vac |
欠壓設定 | 180Vac～200Vac，或關閉 |
投切門限 | 0.5～1.2（設定值為投入門限值） |
切除門限 | =1.2-當前設定值 |
諧波保護 | Hv：1.0%～50%（0.0%為關閉此保護項） Hi：2%～100%（0.0%為關閉此保護項） |
分相補償電容器組設置 | 0～4（表示每一相的組數） |
三相補償電容器組數設置 | 0～12 |
電容器組數分配 | 分相組數*3+三相組數≤12 |
電容預置 | 0～999kVar |
測量精度 | |
電壓 | ±0.5% |
電流 | ±0.5% |
功率因數 | ±1.0% |
有功功率 | ±1.0% |
無功功率 | ±1.0% |
頻率 | ±0.1Hz |
切除門限 | =1.2-當前設定值 |
測量數據 | |
測量電壓 | 100V～290V |
測量電流 | 0～6000A |
靈敏度 | 50mA |
測量功率因數 | 滯后0.200～超前0.200 |
工作電源 | 220V±20% |
測量頻率 | 47～53Hz |
顯示有功功率 | 0～6553kW |
顯示無功功率 | 0～6553kVar |
顯示電壓總諧波畸變率 | 0.0～100.0% |
顯示電流總諧波畸變率 | 0.0～100.0% |
顯示版本 | V2.2或4.2 |
ZOER-12外
形及開孔尺寸ZZOE
ZOER-12外形及開孔尺寸
R-12外形及開孔尺寸
